Schall- und Schwingungsisolierung im Bahnverkehr

Elastische Lager aus Polyurethan

KRAIBURG PuraSys – Kompetenz für Lösungen zur Schall- und Schwingungsisolierung im Bahnverkehr

Die KRAIBURG PuraSys, als Teil der KRAIBURG Holding, hat sich im Bereich „Bahn“ auf Unterschottermatten, Lager für Masse-Feder-Systeme und weitere spezielle elastische Lagerungen aus Polyetherurethan im Bahnoberbau spezialisiert. KRAIBURG PuraSys hat sich bereits durch zahlreiche Projekte mit ihren PU-Produkten zur Lösung von durch Schienenverkehr verursachten Schallund Schwingungsproblemen erfolgreich auf dem internationalen Markt etablieren können. PuraSys-Produkte wurden in anerkannten externen Prüfinstituten und intern auf die zum Teil sehr anspruchsvollen Bedingungen und Spezifikationen hin getestet. Die KRAIBURG PuraSys ist selbstverständlich nach ISO 9001 zertifiziert und garantiert damit eine stets gleichbleibende hohe Qualität und eine lückenlose Rückverfolgbarkeit ihrer Produkte. PuraSys PU-Elemente sind geprüft nach DIN 45673-5, DIN 45673-7 und weiteren nationalen Standards. Qualitätsprodukte – hergestellt im Einklang mit der Natur Umweltschutz ist bei der KRAIBURG PuraSys eine strategische Hauptaufgabe. Uns ist vollkommen bewusst, dass nachhaltiges Wachstum nur möglich ist, wenn wir unseren Verpflichtungen und unserer Verantwortung in Bezug auf den Umweltschutz nachkommen. Deshalb hat die KRAIBURG PuraSys hier einen konsequenten Kurs: Umweltschutz ist bei uns tägliches Programm!

Schallemission und -immission – Lärmquellen durch Schienenverkehr

Schienenfahrzeuge erzeugen im Fahrbetrieb Rollgeräusche und Schwingungen. Die Ursache hierfür sind Rauheiten und Unwuchten sowohl an den Rädern als auch an den Schienenlaufflächen. Oberflächenfehler wie Head Checks, Riffel und Schlupfwellen auf den Schienen zählen bekanntlich zu den häufigsten Störquellen. Diese Schwingungen werden über den Fahrweg an den Untergrund übertragen und breiten sich dort als Körperschall aus. Befinden sich entlang oder in der Nähe des Fahrwegs Gebäude, findet auch über deren Fundamente eine Übertragung statt. Die Gebäude beginnen zu schwingen und bei entsprechender Intensität werden sie auch vom Menschen als spürbare Erschütterung oder als störender Lärm wahrgenommen. Eine weitere Folge dieser Übertragungskette ist das Abstrahlen der Schwingungen von Gebäudeteilen, z. B. von Decken und Wänden, an die Umgebung. Dies geschieht über die Luft, welche selbst zu schwingen beginnt und dann als sogenannter sekundärer Luftschall hörbar wird.

Quellen von Schallemission und Schallimission

Produktübersicht

PURASYS MSS

Flächen-, Streifen- und Punktlager für Masse-Feder-Systeme PURASYS MSS Produkte sind Entkopplungs- und Schutzmatten unter Schienenanlagen geprüft nach DIN 45673-7 – Mechanische Schwingungen – Elastische Elemente des Oberbaus von Schienenfahrwegen. Sie vermindern Körperschall und sekundären Luftschall sowie Erschütterungsemissionen bei Anwendung in Fester Fahrbahn (Masse-Feder-System).

PURASYS MSS

PURASYS SBM

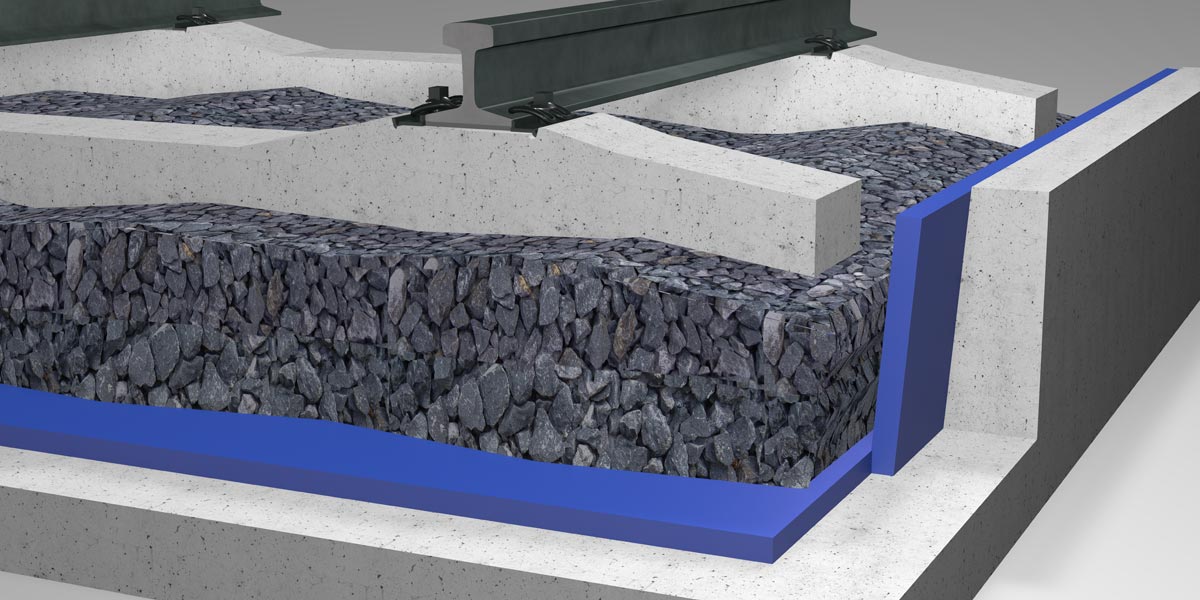

Unterschottermatten PURASYS SBM Produkte sind Entkopplungs- und Schutzmatten unter Schienenanlagen geprüft nach DIN 45673-5 – Mechanische Schwingungen – Elastische Elemente des Oberbaus von Schienenfahrwegen. Sie vermindern Körperschall und sekundären Luftschall sowie Erschütterungsemissionen. Bei Schottergleisen wird die Lebensdauer durch eine geringere und gleichmäßigere Beanspruchung verlängert. Zugleich kann sie Ingenieurbauwerke oder Abdichtungen schützen.

PURASYS SBM Unterschottermatte

PURASYS BPP

Zwischenplatten PURASYS BPP Produkte sind Zwischenplatten, welche die Elastizität des Schienenoberbaus erhöhen. Die Schienen sind vom Untergrund entkoppelt und die hohen dynamischen Kräfte, die auf Schiene, Befestigungssystem und Decke wirken, werden reduziert.

PURASYS BPP Zwischenplatten

PURASYS ESB

Einlegeplatten für Schwellenschuhe PURASYS ESB Produkte sind individuell konfektionierbare, elastische Einlegeplatten für Schwellenschuhe. Hiermit können unterschiedliche Einsenkungswerte ausgeglichen werden. Gleichzeitig dienen sie zur Optimierung der Lastverteilung und zur Verringerung auftretender Kräfte. Durch die Entkopplung des Gleises vom Untergrund wird mit PURASYS ESB zudem ein höherer Fahrkomfort erzielt.

PURASYS ESB Einlegeplatten für Schwellenschuhe

PURASYS ERP

Zwischenlagen PURASYS ERP Produkte sind Zwischenlagen zur Minderung von Schwingungen und Kräften im Gleisoberbau.

PURASYS ERP Zwischenlagen

Produktqualität

PURASYS Produkte für den Gleisbau werden aus hochwertigen Elastomerwerkstoffen hergestellt. Mit den ausführlich getesteten Rezepturen erfüllen die Produkte spezielle Anforderungen, die durch die Belastungen im Gleisbereich entstehen. PURASYS Produkte werden in Form von Platten oder als Stanzteile produziert und bieten sich daher als Punkt-, Streifen oder Flächenlager an. Diese Elastomermaterialien sind auch in anderen anspruchsvollen Bereichen, wie Hoch- und Tiefbau und Tunnelbau im Einsatz. Besonders hervorzuheben ist das Langzeitverhalten, welches eine gleichbleibende hohe Wirksamkeit über Jahrzehnte hinaus gewährleistet. Dadurch wirken sie den multifrequenten Schwingungen und Erschütterungen, welche auf die Umgebung übertragen werden, effizient entgegen.

PURASYS BPP
PURASYS BPP
PURASYS ERP
PURASYS ERP
PURASYS ESB
PURASYS ESB
PURASYS BPP
PURASYS BPP
PURASYS BPP
PURASYS BPP
PURASYS BPP

Eigenschaften & Vorteile

Lassen Sie sich von den hervorragenden Eigenschaften unserer Produkte überzeugen:

Abdichtungsschicht Icon

schützen die empfindliche Abdichtungsschicht vor Beschädigung durch Schottersteine

Angrenzende Bauwerke Icon

schützen angrenzende Bauwerke durch Reduzierung der Erschütterungen

Einbau Icon

unkomplizierter Einbau

Koerperschall Icon

verringern die Körperschallübertragung

Langlebigkeit Icon

extrem langlebig

Luftschall Icon

verringern den sekundären Luftschall

Schotter Icon

verlängern die Lebensdauer des Schotters

Stabile Gleislage Icon

halten die Gleislage länger stabil

Umwelt Icon

umweltfreundlich

Wartung Icon

verringern die Gleiswartungskosten

Wasser Icon

geringe Wasseraufnahme

Wirtschaftlichkeit Icon

äußerst wirtschaftlich

Unsere umfassenden Leistungen für Sie

Wir unterstützen Sie beim gesamten Bahnprojekt

Lösungsentwicklung & Detaillösungen

Unsere langjährige Erfahrung und unser Know-how mit Produkten zur Schall- und Schwingungsminderung sind ein Garant für die Lösung auch sehr komplexer Problemstellungen. Unsere Spezialisten entwickeln mit Ihnen zusammen wirkungsvolle Systeme zur Eliminierung oder Minimierung störender Faktoren in den Problembereichen. Neben auf Erfahrungen beruhenden Standardlösungen, sind wir technisch und personell selbstverständlich auch in der Lage völlig neue, exakt an Ihre Anforderungen angepasste Lösungen zu realisieren.

Berechnungen, Simulationen und Wirksamkeitsprognosen

Um zu erfahren wie erfolgreich sich Maßnahmen auf ein Emissionsproblem auswirken, müssen Sie nicht warten bis diese durchgeführt wurden. Unsere Spezialisten sind nach einer ersten Sichtung und Analyse der Gegebenheiten vor Ort dazu in der Lage zunächst ein Rechenmodell zu erstellen, in dem alle relevanten Faktoren bezüglich Schwingungsaufkommen und Dämpfungsverhalten bei unterschiedlichen Materialeigenschaften berücksichtigt werden. So entsteht eine realistische Simulation, die eine Feinabstimmung dieser Faktoren zulässt und unseren Spezialisten die Entwicklung der optimalen Lösung ermöglicht. Am Ende der Planung erhalten Sie einen Nachweis über die zu erwartende Wirksamkeit des Systems. Diese Wirksamkeitsprognose gibt Ihnen im Vorfeld die Sicherheit für eine erfolgreiche Umsetzung Ihrer Erwartungen.

Unsere Leistungen im Überblick

  • Materialprüfung und Messung am eigenen Großprüfstand
  • Projektbegleitung von Anfang an
  • Einbauberatung und Baustellensupport
  • Erstellung von Verlegeplänen
  • Schwingungstechnische, mech. Messungen
  • Lösungsentwicklung
  • Berechnung und Simulation
  • Wirksamkeitsprognosen

Verlegefilm PURASYS MSS

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Gent Belgien

Gent, Belgien, 2007

Konstruktion Masse Feder System Länge 1,360 m Merkmale Schwingungsisolierung Baujahr 2007 Stadt Gent Land Belgien Deutsches Baublatt Nr. 334, Januar/Februar…
Esfahan Metro Line

Esfahan Metro Line, Iran, 2015

Masse-Feder-System mit PURASYS MSS P 2023 Projektbeschreibung Produkte MSS P 2023 Konstruktion Masse Feder System Width 23 mm Menge 38,000…
Beijing Metro

Metro Linie 6 Depot, Peking, China

Masse-Feder-System mit PURASYS MSS P/PN 1. Projekt Beijing Metro Linie 6 ist eine wichtige Linie im Beijing Metro Netzwerk, die…
Case Studies Platzhalter

Shiraz Metro Line, Iran, 2012

Produkte DAMTEC® MSS P MSS P 2023 Konstruktion Masse Feder System Stärke 23 mm Menge 7,000 m² Merkmale Schwingungsisolierung Baujahr…
DAMTEC Bahn Logo

Produkte für den Bahnbereich aus Gummigranulat

Die KRAIBURG Relastec, als Teil der KRAIBURG Holding, hat sich mit ihrer Sparte DAMTEC® auf Unterschottermatten und Lager für Masse-Feder-Systeme spezialisiert.
